機床類液壓系統有什么功用？

來源：新力發布日期：2018-5-24

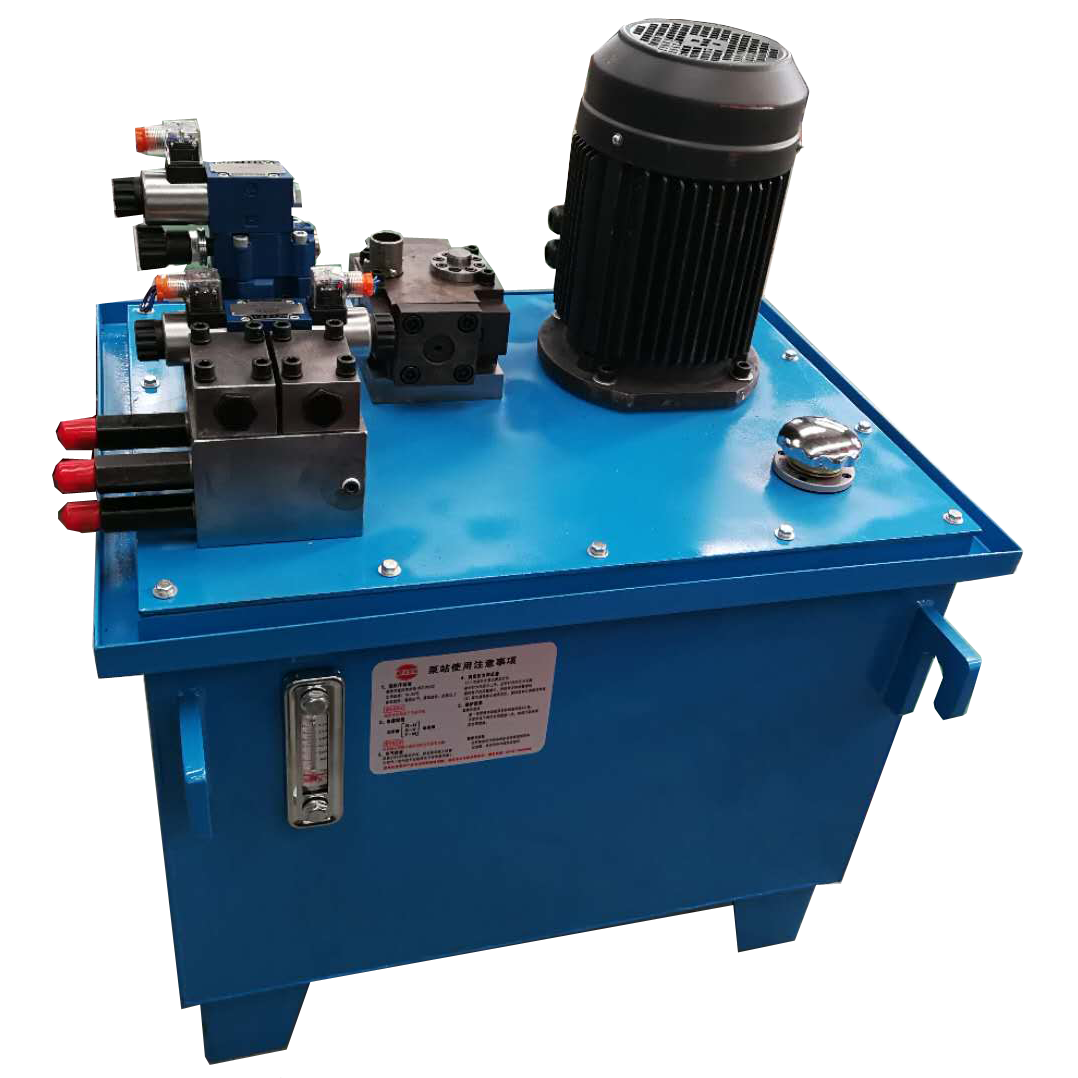

C7120型仿形車床的液壓系統圖。該液壓系統的功用為:液壓缸N為卡盤夾緊液壓缸，實現對工件的夾緊與松開;液壓缸V為尾座套筒進退液壓缸，實現尾座套筒的進退;伺服液壓缸I實現仿形刀架的仿形運動;回轉液壓缸川(裝于仿形刀架下邊)能使仿形刀架回轉，每當仿形刀架行程終了，縱向移動液壓缸(伺服液壓缸II )退回原位，回轉液壓缸川正向旋轉一-次，正轉時，先松開并拔出定位銷，然后通過牙嵌離合器帶動刀架旋轉120，隨即壓下微動開關，使回轉缸油路換向，反向旋轉離合器脫開，先是插人定銷，而后是夾緊刀架。利用這個回轉刀架可在一個工作循環中實現三次仿形;利用橫切刀架下切液壓缸VI、橫切刀架縱向液壓缸VI、橫切刀架橫向液壓缸VI，實現切溝槽、倒角、車端面、切斷以及切外圓等。
